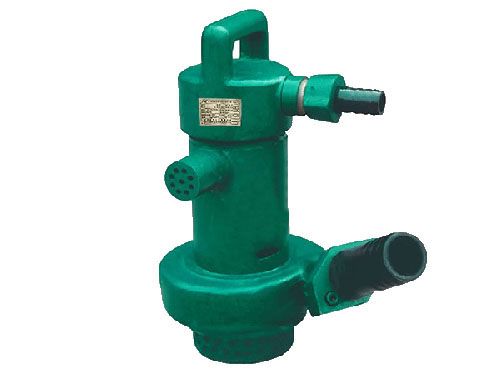

FQW(原BQF型）礦用風動潛水泵
FQW(原BQF型）礦用風動潛水泵
FQW型礦用風動潛水泵（原BQF、FWQB型）是我公司自行研制開發的一種新產品，本產品采用轉子與泵體同軸聯結的機械產品，采用立式機構、下泵式。執行標準：Q/JNAT001-2010。煤礦用風動潛水泵結構緊湊，移動、裝拆、維修方便。泵體渦道采用節能水力模型，葉輪特殊設計。該水泵具有排污水能力強，流量大，揚程高等優點。FQW型系列水泵適用于含有瓦斯與煤塵爆炸危險場所排水作業，可廣泛用于煤礦井下任何作業面，輸送含有煤粉，泥沙顆粒的地下水，使用安全、可靠，并有效地改善現場空氣質量。
產品使用環境條件：
a) 周圍空氣中含有瓦斯和煤塵；
b)氣壓為（0.4-0.7）MPa；
c)水的pH值在4~10的范圍內；
d)水中含固體雜質的體積比超過2% ；
e)水的密度不超過1.1*103kg/m3
f)工作環境溫度（5~40）。c
產品結構與工作原理：
礦用風動潛水泵主要是泵體，氣馬達和過流等三部分組成。
1、 泵體部分：分上、下兩腔，中間用密封圈將氣、水隔開。密封圈采用彈簧密封，并利用氣、水的壓力，使高壓氣、水分別進入上、下兩只密封圈內壁，使其內漲，增強密封效果。
2、氣馬達部分：由轉子，渦輪，上下氣缸，軸承等組成。以壓縮空氣為動力，沖擊渦輪推動轉子高速運轉作功。
3、過流部分：由水輪，泵蓋吸口，泵座等組成。水輪裝在殼體下腔轉子軸上，壓縮空氣從進氣口送入，轉子運轉帶動水輪，水輪里的水在離心力的作用下，壓入殼體出水渦道，順出水管排出。
特點： FQW(原BQF型）礦用風動潛水泵，該泵以壓縮空氣為動力，采用離心泵結構形式。具有體積小，重量輕，結構簡單，安裝維修方便，在含有瓦斯與煤塵的礦井中使用安全可靠，是一種先進的風動排水設備。
FQW型礦用風動潛水泵（原BQF、FWQB型）是我公司自行研制開發的一種新產品，本產品采用轉子與泵體同軸聯結的機械產品，采用立式機構、下泵式。執行標準：Q/JNAT001-2010。煤礦用風動潛水泵結構緊湊，移動、裝拆、維修方便。泵體渦道采用節能水力模型，葉輪特殊設計。該水泵具有排污水能力強，流量大，揚程高等優點。FQW型系列水泵適用于含有瓦斯與煤塵爆炸危險場所排水作業，可廣泛用于煤礦井下任何作業面，輸送含有煤粉，泥沙顆粒的地下水，使用安全、可靠，并有效地改善現場空氣質量。
產品使用環境條件：
a) 周圍空氣中含有瓦斯和煤塵；
b)氣壓為（0.4-0.7）MPa；
c)水的pH值在4~10的范圍內；
d)水中含固體雜質的體積比超過2% ；
e)水的密度不超過1.1*103kg/m3
f)工作環境溫度（5~40）。c
產品結構與工作原理：
礦用風動潛水泵主要是泵體，氣馬達和過流等三部分組成。
1、 泵體部分：分上、下兩腔，中間用密封圈將氣、水隔開。密封圈采用彈簧密封，并利用氣、水的壓力，使高壓氣、水分別進入上、下兩只密封圈內壁，使其內漲，增強密封效果。
2、氣馬達部分：由轉子，渦輪，上下氣缸，軸承等組成。以壓縮空氣為動力，沖擊渦輪推動轉子高速運轉作功。
3、過流部分：由水輪，泵蓋吸口，泵座等組成。水輪裝在殼體下腔轉子軸上，壓縮空氣從進氣口送入，轉子運轉帶動水輪，水輪里的水在離心力的作用下，壓入殼體出水渦道，順出水管排出。
特點： FQW(原BQF型）礦用風動潛水泵，該泵以壓縮空氣為動力，采用離心泵結構形式。具有體積小，重量輕，結構簡單，安裝維修方便，在含有瓦斯與煤塵的礦井中使用安全可靠，是一種先進的風動排水設備。
FQW(原BQF型）礦用風動潛水泵 2016-11-8 本文被閱讀 6622 次
